ZTE SMXA/3| Плата керування

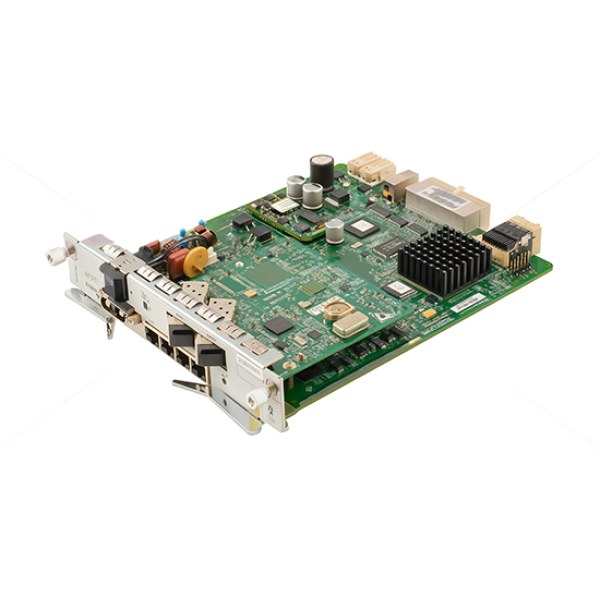

SMXA/3 – це плата керування комутатора ZTE C320, яка здійснює керування всією системою, а також виконує комутацію всіх лінійних плат. Карта має uplink порти для підключення до вищих комутаторів. Вона забезпечує комутацію, QoS та відповідає за безпечну передачу даних. Характеристики продуктивності модуля: максимальна кількість 802.1Q VLAN - 4K, діапазон VLAN ID — 1-4094; максимальна кількість MLVAN — 256; переадресація L3, 12K записів маршрутизації IPv4 та 6K записів маршрутизації IPv6; подвійний стек протоколів IPv4 та IPv6; uplink-інтерфейси: 1*SFP GE/FE, 1*SFP XGE/GE, 1*RJ45 GE.

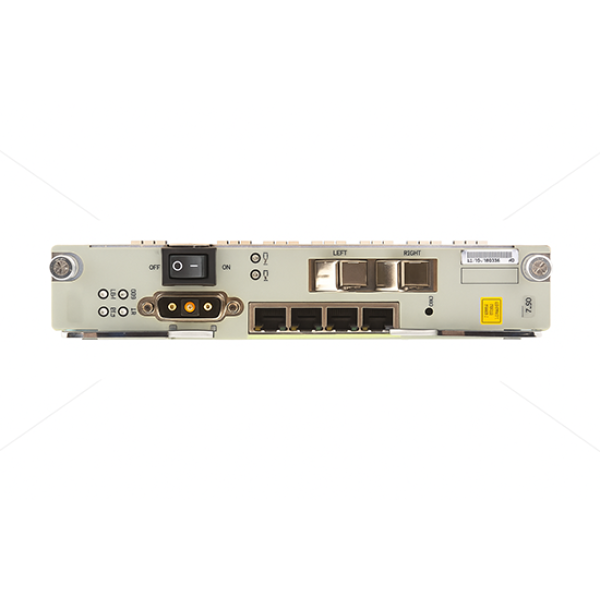

         Модуль SMXA/3 має: роз’єм для підключення до джерела живлення 48В, перемикач живлення ON/OFF, 4*RJ45 порти (10/100M, GE/FE, CLI, MONITOR), 2 порти з індикацією для встановлення SFP трансиверів (GE/FE, XGE/GE), кнопку «Reset» та світлодіодні індикатори стану (PWR, HDD, RUN, MS). Якщо встановити в комутатор два модулі SMXA/3, то між ними буде виконуватись резервування по схемі живлення.

         Модуль керування та контролю включає в себе: програмне забезпечення контролю та програмне забезпечення обробки протоколів, модуль зв’язку між платами, процесор заголовків, чип Ethernet-комутації та головний центральний процесор керування. Також він забезпечує примусове завантаження версій для кожної лінійної карти та перезавантаження інтерфейсів, виявляє дані плат, які доступні для апаратного та програмного забезпечення, виконує функції керування системою охолодження.

         Модуль синхронізації/таймування оброблює системну синхронізацію/таймування згідно стандартів G.8262, G.8264, G.781 та IEEE 1588v2. Модуль живлення обробляє силовий вхід постійного струму, включаючи захист ланцюга живлення та фільтрацію, також забезпечує блискавкозахист, захист від неправильного з’єднання, фільтрацію живлення та виявлення перепадів напруги.
