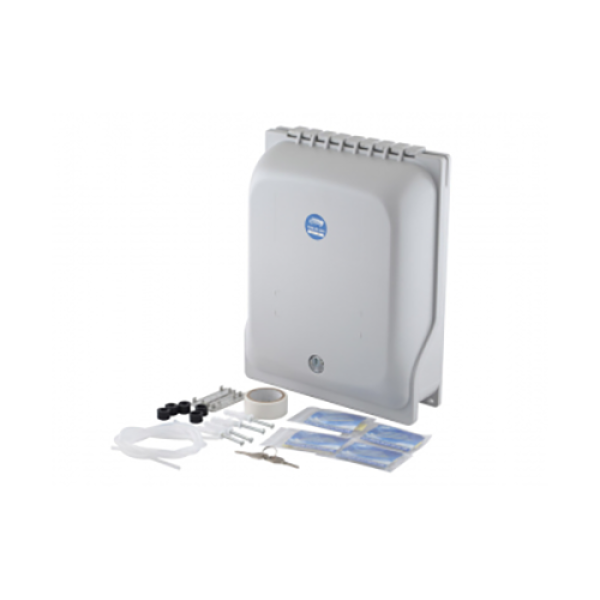

Розподільчий оптичний бокс Crosver FOB-05-24H

Оптичний кроссировочную-розподільний бокс середньої місткості FOB-05-24H призначений для окінцьовування лінійного оптичного кабелю пігтейлами, розміщення оптичних конекторів всередині боксу, а також забезпечує виведення абонентських кабелів. Бокс може застосовуватися в волоконно-оптичних мережах з глибоким проникненням оптики (FTTH, PON і т.п.).Оптичний кроссировочную-розподільний бокс середньої місткості FOB-05-24H призначений для окінцьовування лінійного оптичного кабелю пігтейлами, розміщення оптичних конекторів всередині боксу, а також забезпечує виведення абонентських кабелів. Бокс може застосовуватися в волоконно-оптичних мережах з глибоким проникненням оптики (FTTH, PON і т.п.).

Бокс FOB-05-24H дозволяє розмістити до 24 оптичних конекторів і вивести 24 абонентських кабелю (плоский FTTH або круглий патчкордовий Ø 3 мм).

В боксі є два вводи лінійного кабелю, з гумовими ущільнювачами. Введений лінійний кабель кріпиться в боксі металевими хомутами. Для більш щільного кріплення кабелів невеликого діаметра передбачена установка розрізних ущільнювальних вкладишів. А силові елементи кріпляться в гвинтових фіксаторах.

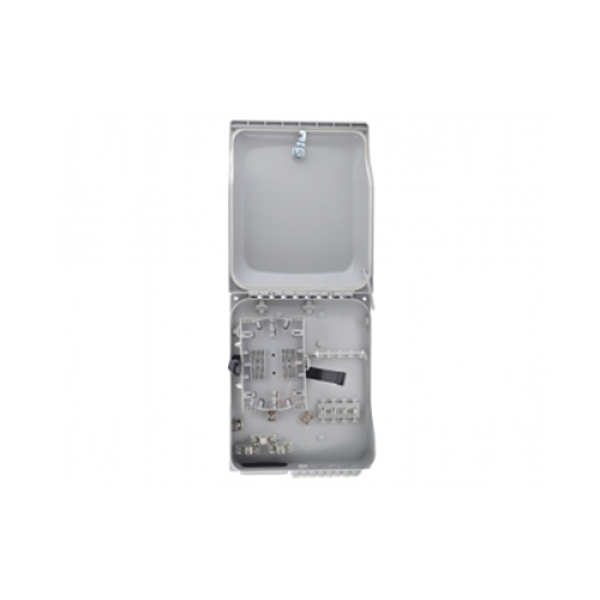

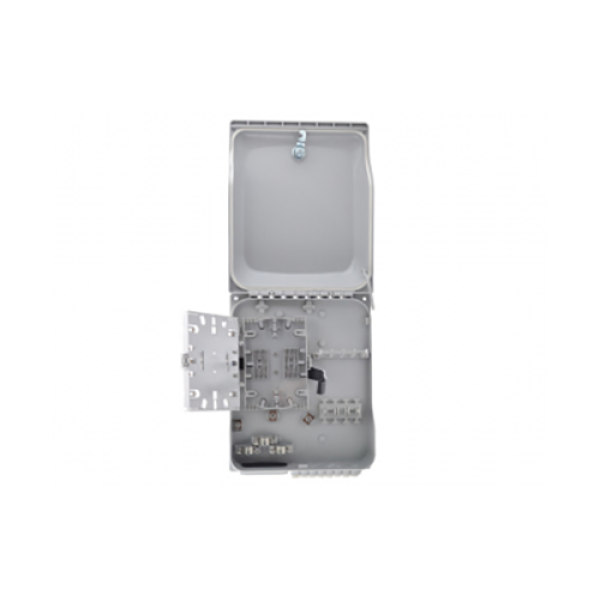

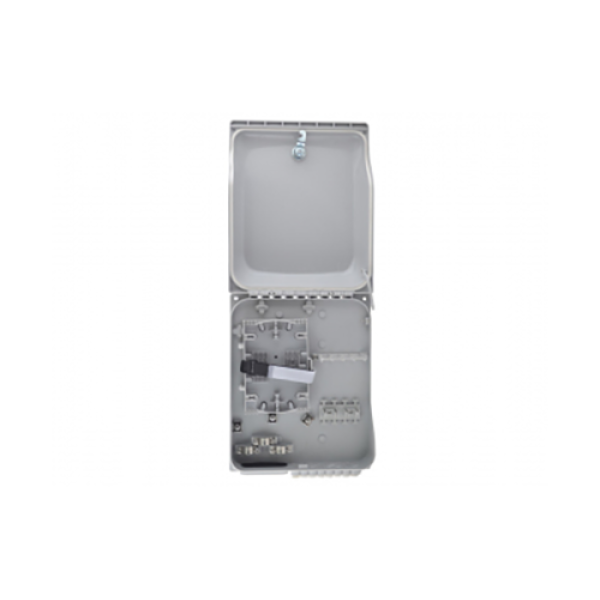

Всередині боксу розташований блок з двох сплайс-касет S036 (максимально - 4 шт.), покладених одна на одну. У кожній з касет можливе розміщення до 24 зварних з'єднань (гільз) і укладання запасу звареного волокна. Крім того, один з фіксаторів гільз може зніматися, а замість нього може встановлюватися вкладиш для установки оптичних подільників PLC в міні-корпусі. Вкладиш з маркуванням 1х8 дозволяє встановити до двох подільників номіналом 1х4, 1х8, а з маркуванням 1х16 - один подільник номіналом 1х16.

Поруч з касетами в корпус вмонтована стійка для встановлення до 24 оптичних адаптерів типу SC. Навпаки стійки розташовані фіксатори абонентських кабелів діаметром до 3 мм. Введення абонентських кабелів в бокс здійснюється через отвори в корпусі з розрізними гумовими втулками для ущільнення і герметизації.

Оптичний бокс FOB-05-24H має міцний корпус з пластику стабілізованого до впливу ультрафіолетового випромінювання. Спеціальний замок, розташований на кришці, обмежує доступ стороннім особам всередину боксу. Захист від вологи і пилу забезпечує гумова прокладка ущільнювача між кришкою і корпусом по всьому периметру. Введення кабелів укомплектовані гумовими заглушками. Не допускається повне занурення боксу в воду в процесі експлуатації.

Бокс FOB-05-24H можна кріпити до опори. Для цього з тильного боку боксу встановлено два кронштейна. З їх допомогою можна прикріпити бокс до опори бандажної стрічкою або гвинтовим хомутом. До плоскої поверхні бокс може кріпитися без кронштейнів, безпосередньо за корпус, за допомогою чотирьох дюбелів і шурупів.
