Касета Crosver S-03-08х (Універсальна)

Касета S-03-08х призначена для фіксації зварних з'єднань, організації оптичних волокон, встановлення оптичних дільників або панелі адаптерів під час встановлення в оптичних боксах типів FOB-03-08А та FOB-03-08U.

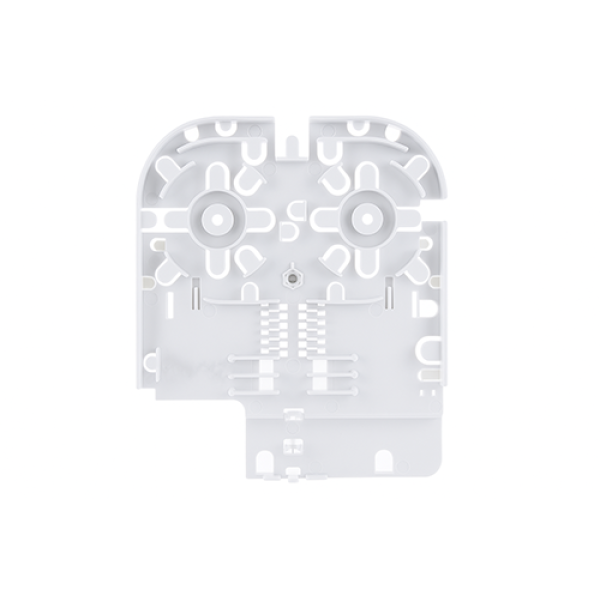

Загалом касета є подовженою відкидною монтажною панеллю, що вставляється в бокс. На її внутрішній стороні знаходяться 6 фіксаторів, що дозволяють розмістити до 12 зварних з'єднань при установці захисних гільз у два шари. Поруч знаходиться організатор для укладання запасу волокон кабелю та пігтейлів, а також посадкові місця для встановлення оптичних дільників PLC у міні-корпусі 1х4 або 1х8 та два місця для встановлення адаптерів типу SC.

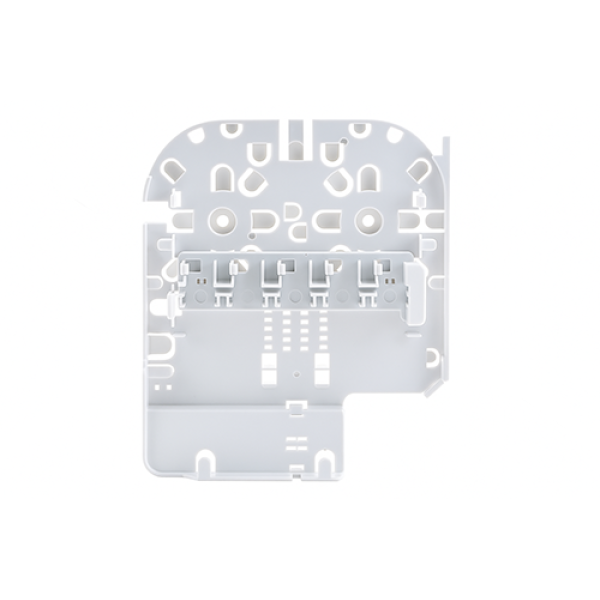

На зовнішній стороні касети встановлена панель (планка) адаптерів для встановлення до 10 адаптерів типу SC. При необхідності планка легко знімається, відкриваючи місця для модульних дільників PLC (два 1×4 або один 1×8) або дільника DIN 1×8. Для підключення вхідних портів кінець дільників використовуються два посадочні місця під адаптери SC на внутрішній стороні касети.

Для додаткового захисту волокон укладених в організатори касети передбачено прозору захисну кришку.

Універсальність касети обумовлена тим, що підключення абонентських кабелів до волокон лінійного кабелю можна організувати різними способами:

- через панель адаптерів SC (до волокон кабелю підварюються пігтейли та їх конектори підключаються до панелі адаптерів);

- через волоконні оптичні дільники FBT 1×2, 1×3 (встановлюються фіксатори зварних гільз);

- через планарні оптичні дільники PLC 1×4, 1×8 (встановлювані посадкові місця на внутрішній стороні касети);

- через планарні оптичні дільники DIN 1×8 (встановлювані на зовнішній стороні касети);

- через планарні оптичні дільники модульні дільники PLC 1х4, 1х8 (встановлюються на зовнішній стороні касети).

Касета S-03-08х встановлена в боксах типу FOB-03-08U і може бути встановлена замість короткої штатної касети бокси типу FOB-03-08А.
