Multitest MO1335S| Оптический рефлектометр

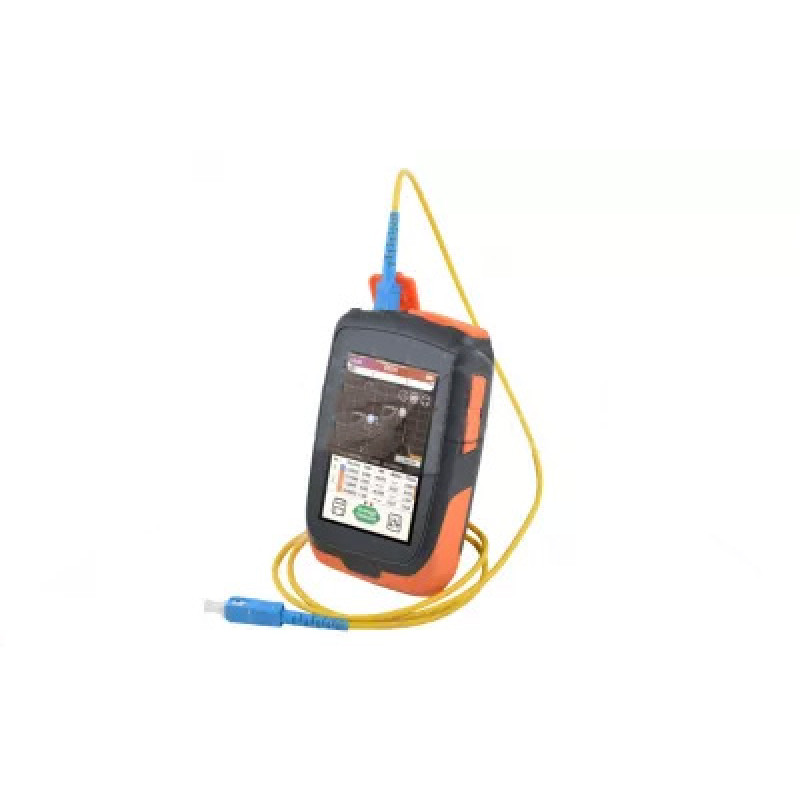

Уникальный мини-рефлектометр MO1335S совмещает хороший функционал, невысокую цену, максимально удобный пользовательский интерфейс, малые габариты (размер маленького «мобильника») и вес.

Несмотря на свои размеры, прибор обладает хорошим функционалом. В одном корпусе реализованы: рефлектометр (OTDR), калиброванный лазерный излучатель длин волн 1310/1550 нм (LS), измеритель оптической мощности (OPM), источник видимого красного излучения (VFL) и светодиодный фонарик (LED)

Для своих  маленьких размеров, рефлектометр имеет неплохие технические характеристики: динамический диапазон 20/22 дБ (на 1310/1550 нм), мертвая зона 3 м, импульсы 5 нс для более точного тестирования коротких линий. Он реально подходит для измерений на небольших линий и сетей (несколько десятков км), преимущественно «точка-точка» с не очень большим количеством событий. Специальных настроек и возможностей для тестирования сетей PON нет.

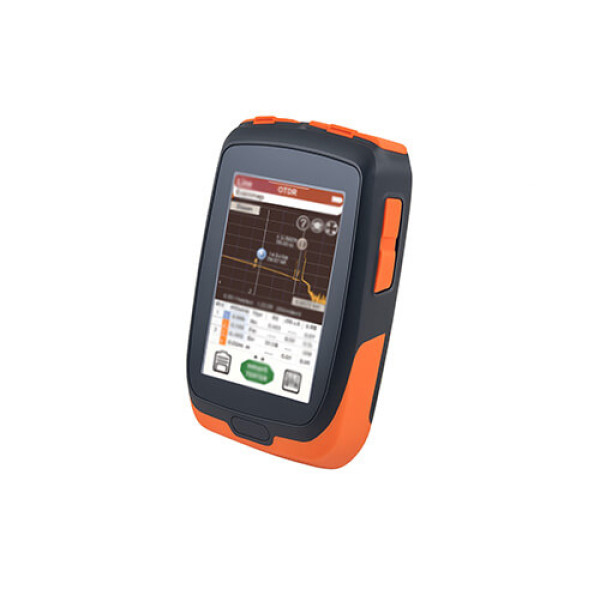

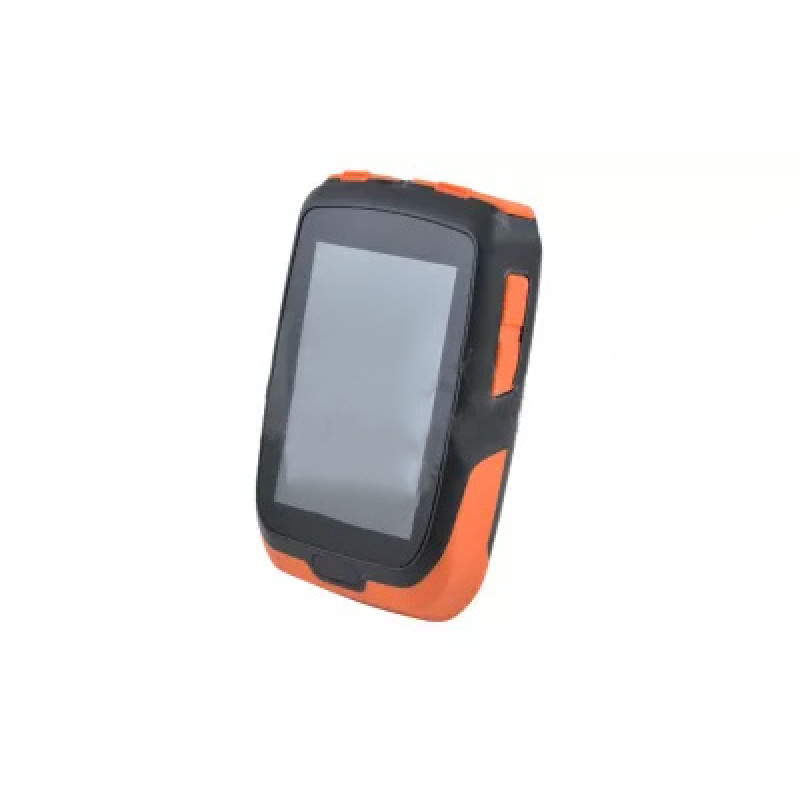

Яркий сенсорный экран 3,5” позволяет не только рассмотреть картинку рефлектограммы, но и сделать все нужные установки и переключения на экранных клавишах. Несмотря на небольшой размер прибора, видимая часть экрана достаточно велика, так как на передней панели расположена всего одна небольшая кнопка. Кнопки включения прибора, VFL и LED-фонарик расположены на боковых панелях.

По результатам тестирования кроме рефлектограммы и таблицы событий может быть построена структурная схема линии, с указание событий, расстояний, затухания.

Все установки (режимов, измерений и системные) сделаны очень простыми, наглядными, быстродоступными. Функции и установки размещены в виде закладок, которые сменяются смещением пальцем по экрану («свайпом»). В OTDR есть режим горизонтального расположения рефлектограмм со структурной схемой, когда таблица событий не мешает рассматривать укрупненную картинку. Интересующий фрагмент картинки можно увеличить раздвиганием пальцами, как в смартфоне.

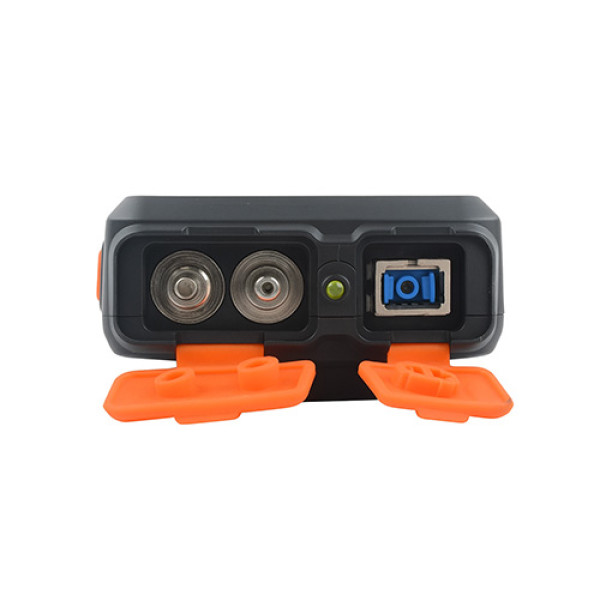

Очень удобно, что в одном приборе совмещены функции и порты калиброванного лазерного излучателя 1310/1550 нм (LS) и измерителя мощности (OPM). Возможна быстрая проверка затухания патчкордов, делителей и других устройств. А динамический диапазон OPM (+26…-50 дБм), позволяет проводить измерения  даже в сетях кабельного телевидения.

Встроенный источник видимого (650 нм, красный свет) лазерного излучения большой мощности (10 мВт) предназначен для тестирования целостности оптических линий, идентификации волокон в кабеле на расстоянии до 8-9 км.

Зарядка аккумулятора или передача данных осуществляется через современный порт type-C.

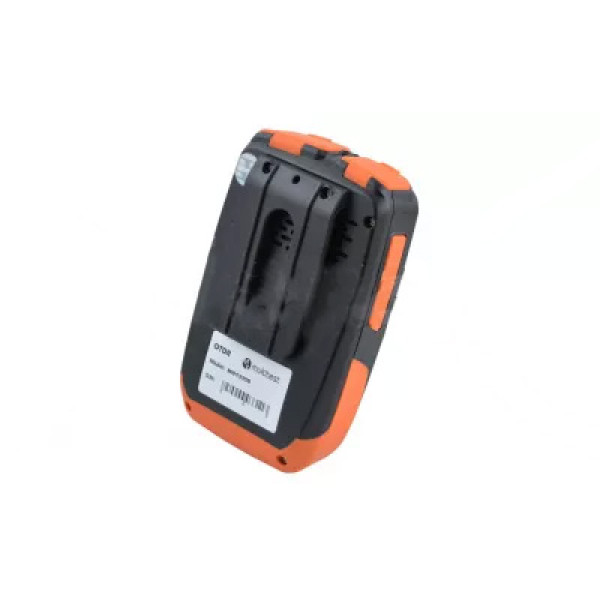

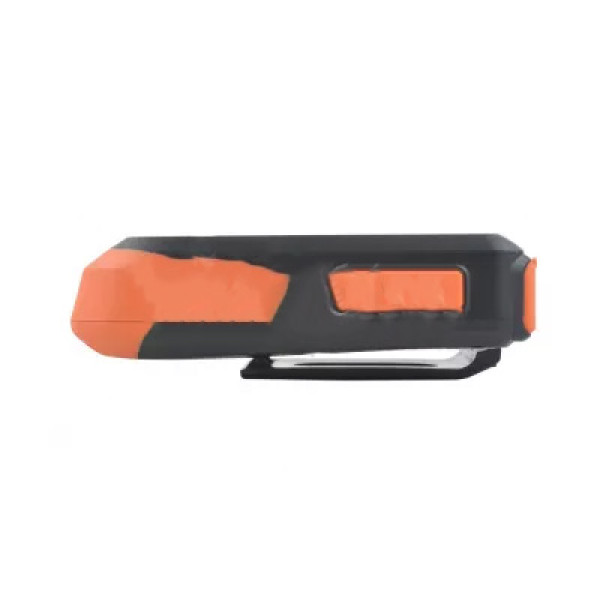

Малый вес, размеры и защелка на задней панели позволяет носить прибор пристегнутым на поясе.

Тип волокна: G.652, G.657
