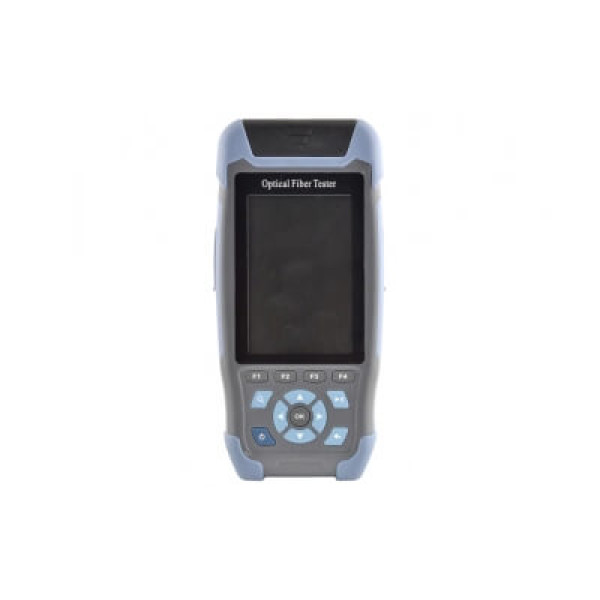

Multitest MO1235P | Оптический рефлектометр

В приборе компактного размера совмещены целых пять функций. По-настоящему универсальный прибор для конвергентных сетей передачи данных, которые сочетают в себе волоконно-оптические сети и «медные» сети на основе симметричного кабеля «витая пара».

Основная функция – оптический рефлектометр с хорошим динамическим диапазоном 24дБ на длине волны 1310 нм и 22 дБ на 1550 нм. Это позволит пользователю измерять оптические линии до 50 км, с последующим сохранением результатов на внутреннюю память или microSD. У прибора имеется цветной 3.5” LCD дисплей, на котором можно увеличить интересующее событие рефлектограммы. При необходимости, мультитестер сможет представить оптическую линию в виде схематических пиктограмм (Event Map) на основании измеренных событий.

Для измерений вносимого затухания или уровня сигнала в оптической линии в приборе имеются измеритель мощности и источник излучения.

Измеритель мощности калиброван на длины волн 850, 980, 1300, 1310, 1490, 1550, 1625 и 1650 нм. Высокий верхний уровень диапазона измерений -50…+26 дБм, позволяет использовать мультитестер с мощными оптическими сигналами, например оптического кабельного ТВ. Измеритель, при необходимости, возможно откалибровать по эталонному уровню.

Источник излучения на 2 длины волны 1310 и 1550 нм с возможностью модуляции частотами 270, 330, 1000 и 2000 Гц.

Для визуального обнаружения дефектов или идентификации ОВ, прибор оснащен источником видимого излучения (VFL) – красный свет с длиной волны 650 нм.

Если же пользователь перешел от оптоволоконной части сети к проверке витой пары, тестер сможет не только проверить правильность распиновки и наличие обрывов, но и длину медного кабеля.

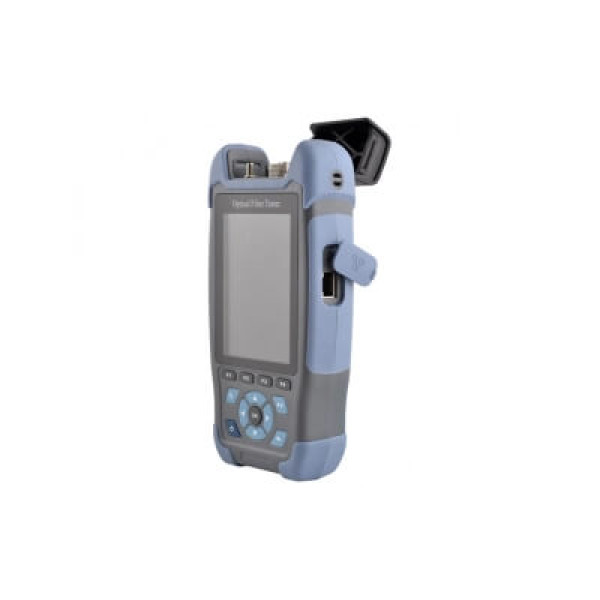

Рефлектометр компактен, выполнен в прорезиненном корпусе, разъемы защищены от загрязнения и попадания влаги заглушками. Показания на дисплее хорошо видны в темноте, а светодиодный фонарик поможет, при необходимости, в плохо освещенном месте. Питается прибор от Li-Ion аккумулятора 4000 мА*ч. Зарядка аккумулятора производится через порт microUSB.

Тип волокна: G.652, G.657
